2020年智能停车场产业专利布局状况报告
高莎 深圳市世纪恒程知识产权代理事务所
摘要：本文对截止2020年09月22日公开我国的智能停车场产业相关专利进行检索，并从专利申请态势、区域分布、技术研究热点和重要申请人等方面进行分析，尤其是对智能停车场产业骨干企业以及申请人的专利布局状况进行分析，为产业转型升级和进一步发展提出建议。
专利技术在推动产业进一步转型升级中发挥着重要作用，能够直接反映技术领域内智能停车场产业的发展趋势和动向，因此对智能停车场产业专利发展情况进行系统性检索和分析。检索采用的专利文献数据库及分析系统主要有：中国专利文摘数据库、中国专利检索系统文摘数据库、patsnap（智慧芽）数据库及分析系统。对截止2020年09月22日前申请并公开的专利进行分析。
一、智能停车场产业专利布局整体状况
通过统计我国智能停车场产业的专利申请状况逐渐上升，可以看到国内对专利保护的重视程度日益增加。国内智能停车场产业专利申
请意识也得到快速增强，产业蓬勃发展，技术创新能力逐渐提高，由于专利申请量较大，以发明专利进行分析。
1、申请人地域分析
从累计申请数量上广东的申请量最多，其次是江苏和北京，广东占比最大，发明专利数量为827件，约占全国专利数量的51.3%。通过patsnap数据库的专利分析，得到图1和表1，图1表示申请人地域分布图，表1为申请人省市以及专利数量的对应关系。
图1
表1
2、智能停车场产业骨干企业以及申请人专利布局

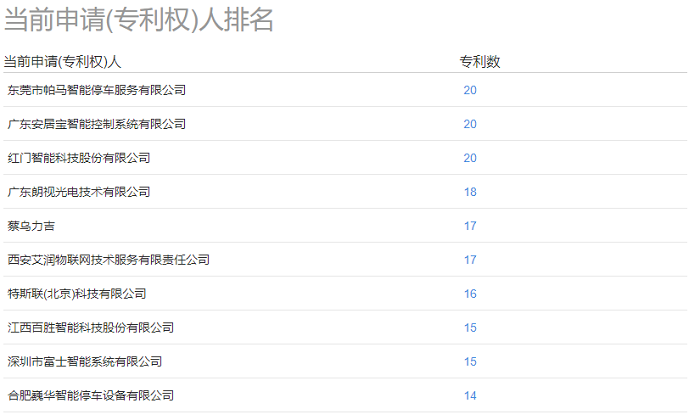

以红门智能、广东安居宝、广东朗视光电以及蔡乌力吉（个人）等为例，以下是通过patsnap数据库的专利分析，得到图2和表2，具体分析：其中，图2表示各个企业专利申请数量柱形图，柱形越长表示申请量越多，柱形越长表示申请量越少，横轴表示申请量数量，纵轴表示骨干企业以及申请人，表2表示申请人与专利数量的对应关系。
图2
表2
二、智能停车场产业骨干企业以及申请人专利布局比较
1、专利比较
检索红门智能、广东安居宝、广东朗视光电以及蔡乌力吉（个人）等10家骨干企业以及申请人的技术分布，在检索结果中根据IPC分类号进行统计分析，通过patsnap数据库的矩阵分析，制得以下技术气泡图3和表3。图3中，横坐标表示申请人，纵坐标表示IPC分类号，气泡的大小表示在对应的技术下所涉及的专利申请数量。如图3示出了在智能停车场领域，骨干企业以及申请人的技术分布气泡图，表3表示申请人与IPC分类号的对应关系。
图3
表3
由图3中可知：
对于交通控制方向申请量最多的为蔡乌力吉，在停车场建设方向申请量最多的为巍华智能，在停车场供电方向申请量最多的为国家电网公司，在停车场统计方向申请量最多的为安居宝智能，根据上述统计，可知，骨干企业以及申请人主要着力交通控制方向以及停车计费方向，但是，申请量最少的为在智能停车场的动力控制方向，下面主要着重针对比较突出的三个申请人进行细化分析：
1）蔡乌力吉
蔡乌力吉在交通控制方向发明专利申请量最多，其次，在停车场支付方向，但是，在其他停车场方向的申请量较少。
2）特斯联科技
特斯联科技的分布较为均匀，基于每个方向都有涉及，但是，主要着重发展交通控制方向以及停车计费方向。
3）西安艾润物联网
西安艾润物联网在停车计费方向发明专利申请量也相对较多，交通控制方向、停车识别方向、图像识别方向以及车辆动力方向也投入了较大的研究。
2、智能停车场重点专利展示
综合考量申请日期、同族数量和引证与被引证关系、专利撰写质量等因素，得到重点专利如下表4所示。
表4

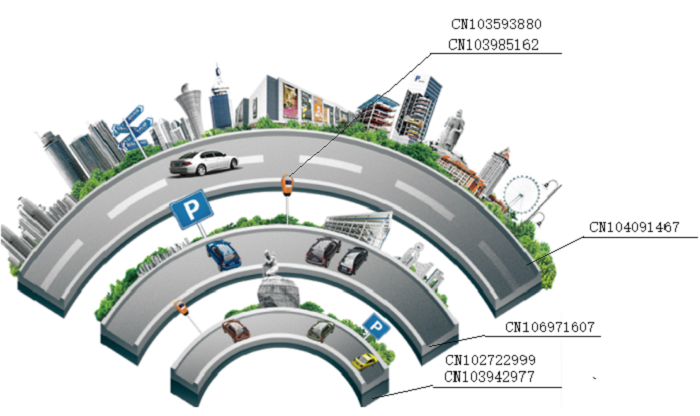

根据表4所示的重点专利映射在智能停车场系统显示图中，得到如图4所示的重点专利分布图。
图4
由图4可以看出，在选取的重要专利中，在停车管理方向占据了CN102722999A一种车辆停车引导方法和CN103942977A一种停车位管理系统及其管理方法这两个重要专利，在停车场支付方向占据了CN103593880A一种车辆停车费用的支付方法及装置和CN103985162A一种智能停车及支付系统和方法这两个重要专利，在停车位导航方向占据了CN104091467A一种基于城市停车位信息的导航系统和CN106971607A一种全自动智能停车方法及装置这两个重要专利。
由上可见，智能停车场主要着重在停车管理，停车位导航以及支付方向的研究。
3、智能停车场重要专利分析
本模块通过专利技术内容、专利引证次数、权利要求条数、专利法律状态、合作申请等多个指标对美团的已公开的专利进行分类整理，并从中筛选出一些质量较高的发明专利供读者参考和阅读，下面是对其中2篇专利进行的重点分析解读，此外，读者也可以通过公开号对下述专利进行自行检索和查阅。
重要专利1：CN103985162A一种智能停车及支付系统和方法
关键词：停车，智能，支付，交通控制分类，同族专利数量
专利摘要：本发明公开了一种智能停车及支付系统和方法。智能停车及支付系统包括移动终端、停车场控制系统、控制中心和支付中心，移动终端包括地理位置定位模块、无线网络通信模块和信息显示模块，移动终端与控制中心通过无线网络连接，控制中心分别与停车场控制系统、支付中心连接。本发明利用基于地理位置的定位方法结合车辆识别实现车辆安全进出场和自动化支付停车费用。实现了信息的集中有效管理和整个停车流程自动化，车辆进出场无需开窗取卡，无需人工干预，大大降低了停车及收费的人力成本，提高了车辆的通行效率。
专利附图：如图5所示的专利结构框图
图5

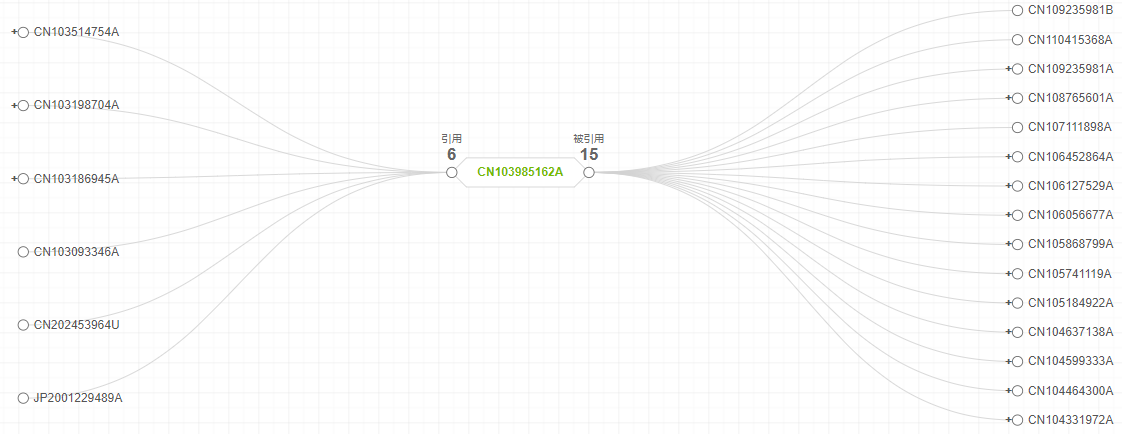

简要分析：本篇专利是一篇授权的发明专利，该专利的申请日为2014年4月14日，授权日为2017年03月22日，该专利共有2个已公开同族专利，本篇专利的研究领域为停车场支付系统的基础专利，从本篇专利的技术内容来看，该专利权利要求1包括控制中心和支付中心，移动终端与控制中心通过无线网络连接，控制中心分别与停车场控制系统、支付中心连接，可见，权利要求的保护范围较大，通过patsnap数据库的引证分析，得到引用关系图以及对应的申请人列表，图6为本专利引用次数示意图以及对应的申请人。
图6
重要专利2：CN102722999A，车辆停车引导方法、装置及系统
关键词：停车，引导，专利引用数量，专利被引用数量
专利摘要：本发明提供一种车辆停车引导方法、装置及系统，其中，该方法包括：接收外部输入的目的地信息；根据目的地信息搜索与目的地相关的停车场信息；根据停车场信息选择合适的交通路径；当车辆根据交通路径到达停车场时，接收来自RSU天线的停车场布局信息和当前车位信息；根据停车场布局信息和当前车位信息选择合适的停车位置；根据停车位置引导车辆停泊。通过本发明，可以使得用户方便快捷地找到停车位置，提高了智能导航停车的效率。

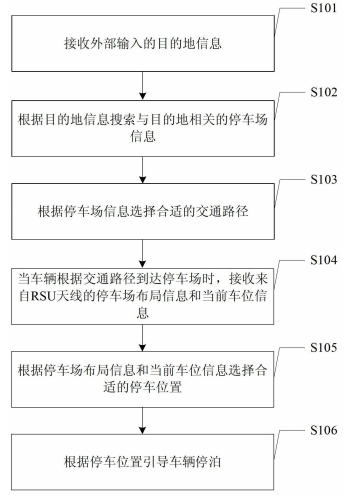

专利附图：如图7所示的专利结构框图
图7
简要分析：本篇专利是一篇授权的发明专利，该专利的申请日为2012-06-14，授权日为2014-08-27，该专利共有2个已公开同族专利，本篇专利的研究领域为停车场导航的基础专利，从本篇专利的技术内容来看，该专利权利要求1包括根据停车场布局信息与目的地相关的停车场信息得到停车位置，但是，由于明确是由RSU天线得到停车场布局信息，使权利要求的保护范围较小，容易被专利绕开，无法达到专利保护的目的。通过patsnap数据库的引证分析，得到引用关系图以及对应的申请人列表，图8为本专利引用次数示意图以及对应的申请人。
图8
三、智能停车场产业专利发展建议
根据重要专利分析可知，智能停车场产业的技术和核心关键技术中，针对停车管理主要通过服务器、具有定位导航功能和结算功能的客户端以及具有采集单元、识别单元、道闸单元、车距指示单元、结算单元以及时间段统计单元的停车场控制装置实现车辆管理，支付方向为通过地理位置的识别实现支付停车费用的确定，停车位导航主要通过停车场信息以及目标地位置信息实现路径规划，并且在智能停车场的动力控制方向研发较少，针对技术分析，得出以下结论：
1、重视技术空白点的研究
针对上述骨干企业以及申请人的申请方向研究，由于针对智能停车场的硬件改进较少，较大部分申请人都是针对控制技术方向进行改进，缺少智能停车场建筑以及硬件设施的改进，其次，主要着重在停车管理，停车位导航以及支付方向的研究，缺少在智能停车场的动力控制方向研发，需要加大动力控制方向等技术空白点的研究。
2、提升专利质量，培育高价值专利，重视海外专利布局
智能停车场产业发明专利的质量不够高。国内各企业在海外专利布局均存在数量少，国家单一的问题。需要培育形成具有较强前瞻性、能够引领产业发展、有较高市场价值的专利。
3、提高产业整合，实现整体发展
从国内智能停车场专利申请人的类型来看，各个骨干企业以及申请人的侧重点都稍有不同，但是整体都主要在交通控制以及停车支付方向，因此，需要利用各个企业的优势，取长补短，实现共同发展，形成良好的上下游产业链。
4、重视知识产权维权与专利信息利用
充分利用专利信息，做好专利分析和研究，将有助于智能停车场企业研发战略与营销战略的制定，对企业的技术创新起到重要的作用。智能停车场企业由于专利信息资源的限制以及复合型人才的缺乏，国内外专利信息（含失效专利信息）未得到充分有效利用，从而在一定程度上也影响了我国智能停车场产业技术。
附：通过patsnap数据库得到的技术全景报告分析
